Тяга в печи слабая? Поставьте эту деталь на трубу — дым уйдёт, а тепло останется

• 12:27 3 октября
• Кирилл Степанов

Знакомая ситуация: топите печь, а дым не хочет уходить в трубу, валит в комнату и дышать нечем? Причина не всегда в саже. Иногда виновата короткая труба или неправильная конструкция. Есть простой способ усилить тягу на 15–20 % без электричества и вентилятора — и сделать это можно своими руками.

Почему печь дымит, даже если труба чистая

Многие хозяева первым делом хватаются за ёршик и лезут чистить дымоход. Это правильно, если сажа накопилась. Но бывает так: труба чистая, дрова сухие, а дым всё равно идёт в дом. Особенно в ветреную погоду или когда труба короткая — меньше 4–5 метров.

Причина в том, что дыму не хватает «толчка», чтобы выйти наружу. Ветер бьёт в устье трубы, создаёт завихрения и просто заталкивает дым обратно. Знакомая картина для владельцев дач и частных домов, особенно в районах с сильными ветрами.

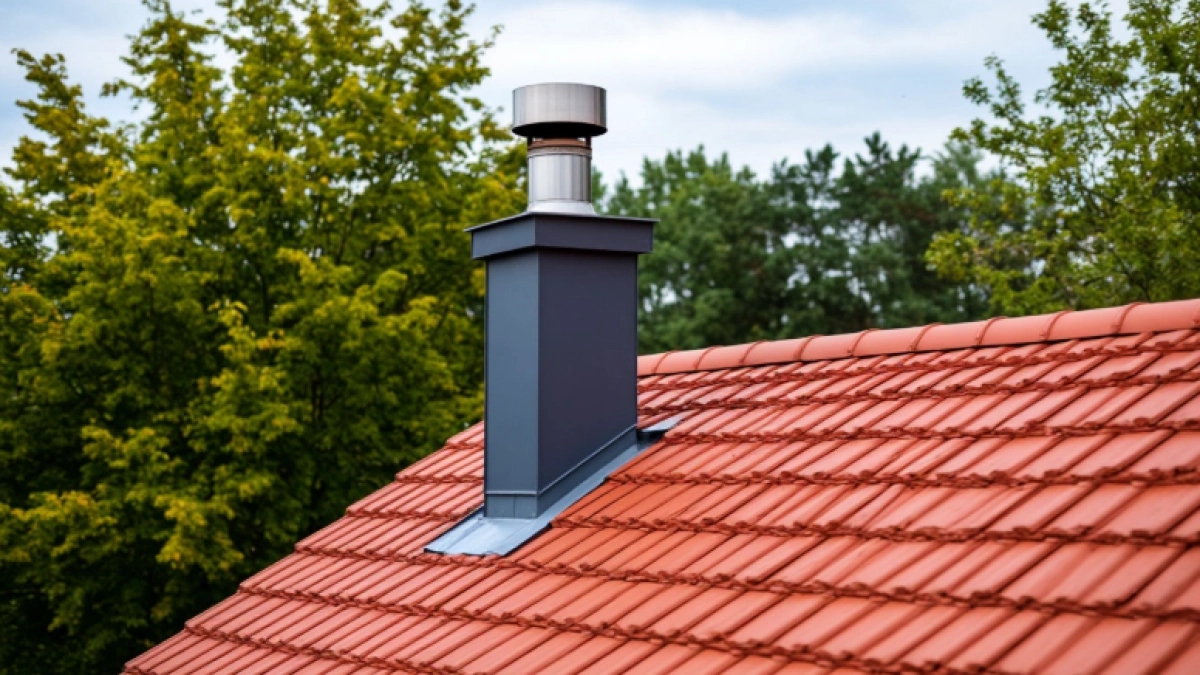

Решение есть, и оно проверено десятилетиями. Называется эта штука дефлектор Вольперта-Григоровича. Звучит сложно, но на деле это металлический колпак особой формы, который ставят на трубу. Он не требует электричества, не шумит и работает за счёт силы ветра.

Как это работает — объясняем простыми словами

Представьте, что вы дуете на край листа бумаги. Лист приподнимается. Примерно так же работает дефлектор: ветер обдувает конструкцию сбоку, внутри создаётся разрежение, и дым буквально вытягивается из трубы наружу.

Конструкция состоит из нескольких частей:

• Диффузор — усечённый конус, который надевается на трубу. Труба чуть входит внутрь.

• Зонт — защитный колпак сверху, чтобы дождь и снег не попадали в дымоход.

• Обратный конус — перевёрнутый конус под зонтом, который убирает зону высокого давления.

Вместе они создают тягу, которая усиливается при любом ветре. Даже в холодной печи тяга будет чувствоваться рукой, а при горении — только нарастает. В сильный ветер дефлектор работает как вентилятор: в трубе слышно, как засвистит — мощнее турбины.

Расчёты: ничего «на глаз», только точные размеры

Это главное, что нужно понять. Дефлектор — не просто железный колпак. Все размеры считаются от внутреннего диаметра трубы (D). Если сделать неправильно, эффекта не будет.

Вот простые формулы. Допустим, ваша труба — 120 мм. Тогда:

• Диаффузор снизу — 2D = 240 мм. Это расширение создаёт разрежение.

• Диаффузор сверху — 1,5D = 180 мм. Сужение разгоняет поток.

• Высота диффузора — 1,5D = 180 мм. Если меньше — эффект пропадёт.

• Заход трубы в диффузор — 0,15D = 18 мм. Труба должна чуть входить, но не глубже.

• Высота конуса зонта — 0,25D = 30 мм.

• Обратный конус — 0,25D = 30 мм.

• Зазор между зонтом и диффузором — 0,25D = 30 мм. Через него подсасываются газы.

Зонт делают на 2–3 см больше обратного конуса. Выступающий край надрезают полосками 1–2 см в 7–10 местах и загибают на нижний конус — так они скрепятся, и осадки не будут скапливаться внутри.

Материал: лучше тонкая нержавейка. Обычная оцинковка тоже подойдёт, но учтите: дымовые газы содержат кислоты, и оцинковка может проржаветь за 2–3 года. Опытные хозяева советуют простое кровельное железо, покрытое огнеупорным лаком — служит по 7 лет и больше.

Пошаговая инструкция: делаем своими руками

Работа не сложная, но требует аккуратности. Вот порядок действий:

1. Сверните и склепайте диффузор. Используйте вытяжные заклёпки — герметичность здесь не нужна, а работы в два раза меньше, чем с загибами.

2. Сделайте конусы зонта и отражателя. Пока не соединяйте их.

3. Установите шпильки. Для крепления зонта к диффузору возьмите 3 отрезка резьбовой шпильки и расположите их звездой. На диффузоре закрепите петли из полоски металла на заклёпках. Шпильки ввинтите в петли и зафиксируйте гайками — так можно точно выставить зонт по высоте.

4. Закрепите обратный конус. Просверлите 3 отверстия, зафиксируйте гайками с гроверными шайбами.

5. Соедините зонт с отражателем. Надрежьте край зонта и загните полоски на нижний конус.

6. Наденьте дефлектор на трубу. Удобнее сначала соединить конструкцию с коротким отрезком трубы на земле, а потом поднять на дымоход и закрепить.

Что говорят те, кто уже поставил

Опыт владельцев — лучшая проверка. Вот что рассказывают люди:

• «Поставил такой на вентиляционную трубу — тяга увеличилась в разы. Правда, обратный конус пришлось выпилить: в дождь вода стекала прямо в трубу. Но и без него работает!»

• «Стоял такой в тундре, в домике отдыха. Проработал 12–14 лет, пока не рассыпался от коррозии. Дрова горели около 5 часов, угли не гасли, дыма в комнате минимум. Очень удобно.»

• «Сделал из кровельного железа, покрыл огнеупорным лаком. 7 лет — полёт нормальный, следов коррозии нет.»

Итог: тепло, безопасность и экономия

Дефлектор Вольперта-Григоровича — это нехитрое устройство, которое решает большую проблему. Труба высотой 3 метра начнёт работать как 5-метровая. Дым не будет валить в дом — а это уже вопрос здоровья и безопасности. Дрова будут гореть дольше и жарче — а это прямая экономия.

Сделать его можно самому из подручных материалов, без электричества и сложных инструментов. Главное — точно соблюсти размеры. И тогда даже в тихую погоду тяга будет чувствоваться, а в ветер — засвистит в трубе мощнее турбины.

Попробуйте — и поделитесь с соседями по даче. Пусть и у них в доме будет тепло и безопасно.
